Innowalk Pro Trainingsmodule

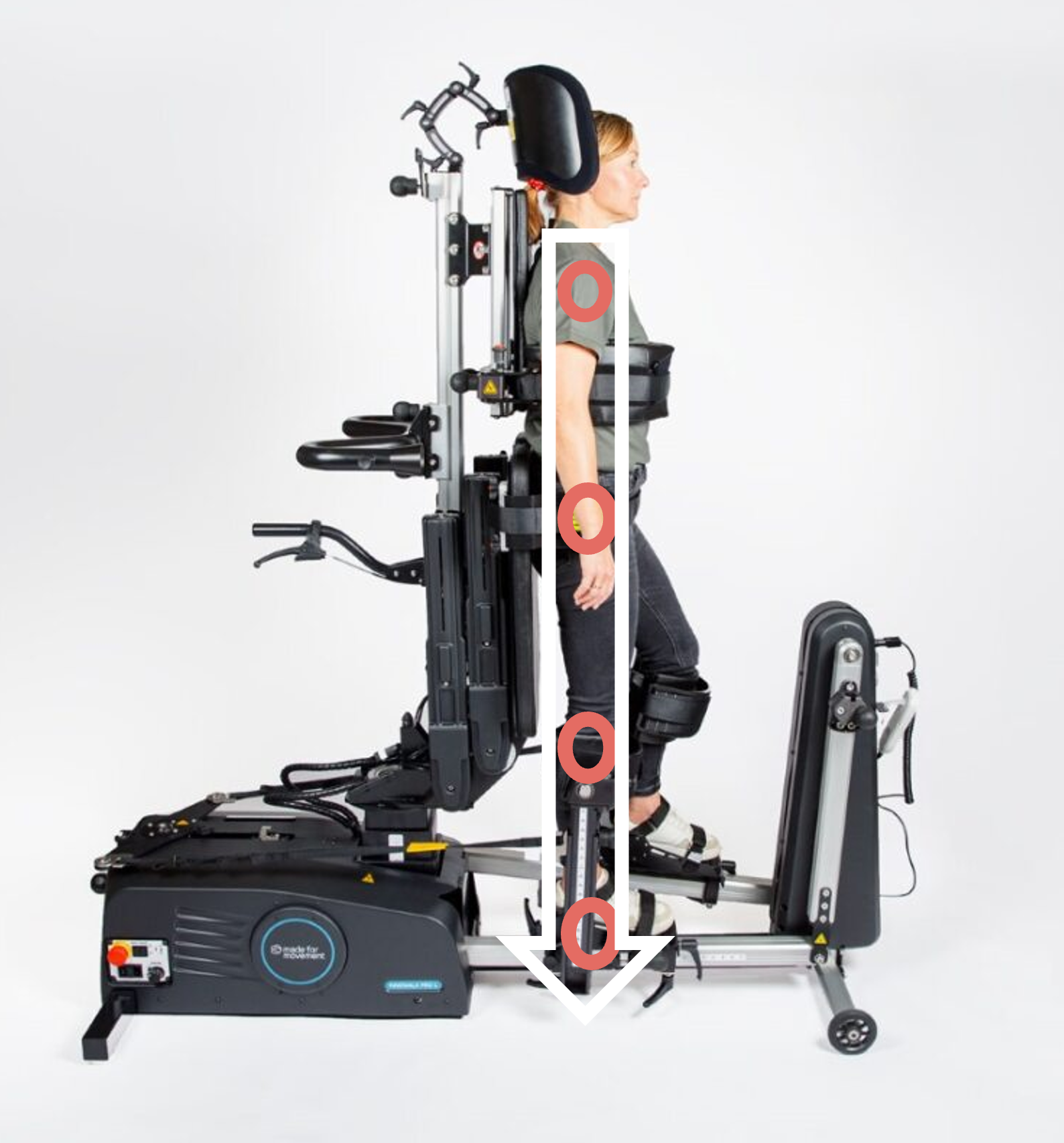

Das Ziel ist die optimale Positionierung im Innowalk Pro

• Gelenk über Gelenk
• Symmetrie

Drei wichtige Stützpunkte am Innowalk Pro

• a. Brustpelotte
• b. Beckenpelotte
• c. Beinschiene

Um die richtige Position zu erreichen, müssen die Stützpunkte angepasst werden.

Mit der Unterstützung

• wird die Ausrichtung beibehalten.
• werden normale Bewegungsmuster erleichtert bzw. abnormale Bewegungsmuster kontrolliert.

Die Positionierung im Innowalk Pro hängt vom Bewegungsumfang der Gelenke, dem Muskeltonus/-steifheit, der Kontrolle des Oberkörpers und der Beinlängendifferenz der Person ab.

Lesen Sie weiter unten, welche Anpassungen wann vorgenommen werden sollten.

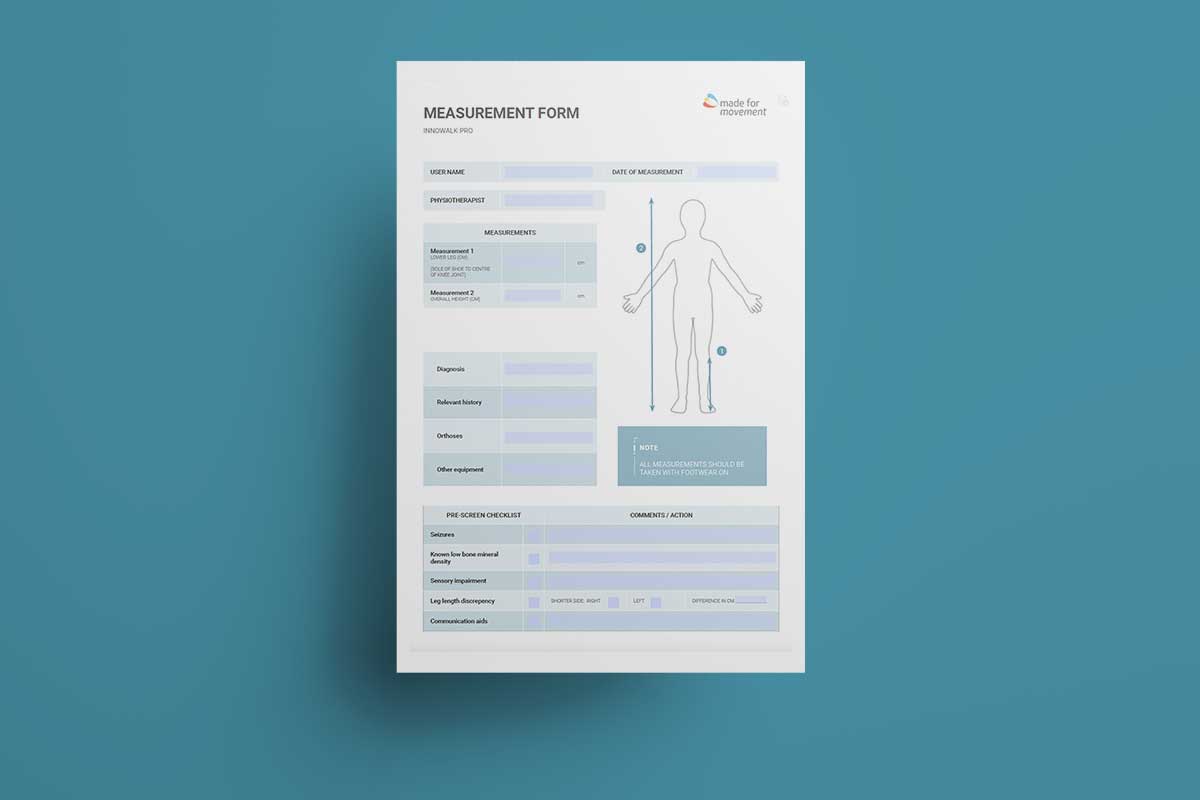

Der Erfassungsbogen kann zur Beurteilung und bei der Vorbereitung des Innowalk Pro gemäß den individuellen Spezifikationen verwendet werden.

Hier geht es zum Erfassungsbogen.

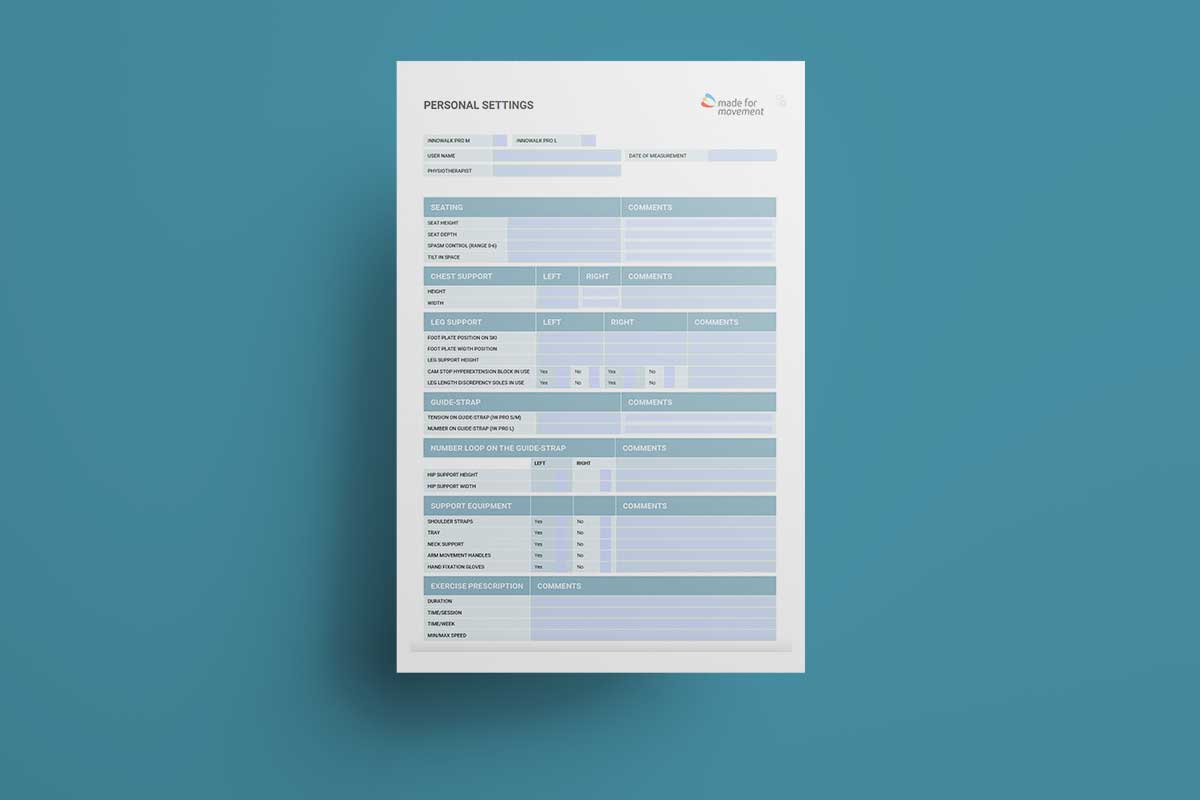

Das Formular für individuelle Einstellungen kann verwendet werden, um die Einrichtung des Innowalk Pro für eine Person zu registrieren und diese Einstellungen bei einem späteren Training zu replizieren.

Der/die Innowalk Pro-KoordinatorIn mit medizinischen Fachkenntnissen entscheidet, ob der Innowalk Pro für die zu behandelnde Person geeignet ist. Er/sie übernimmt die initiale Einrichtung des Gerätes und füllt das Formular entsprechend aus.

Hier geht es zum Formular.

Der Innowalk Pro wird mit integrierten Transporträdern geliefert. Die unter den Seitenabdeckungen des Gerätes verborgenen Transporträder lassen sich über eine Kurbel an der Rückseite absenken.

1. Entfernen Sie das Führungsband vom Haken auf dem Umlenkrollenarm.

2. Senken Sie die Transporträdern durch Drehen des Kurbelarms ab.

3. Transportieren Sie das Gerät entweder durch Ziehen an den Armpendeln oder durch Drücken.

So kann der Innowalk Pro transportiert werden.

Der Innowalk Pro verfügt über einen Notabsenkmechanismus des Sitzes, der verwendet werden kann, wenn das Gerät die externe Stromversorgung verliert oder die Fernbedienung nicht funktioniert. Mit dem Notmechanismus können Sie den Sitz manuell in die Sitzposition absenken.

Der Notmechanismus befindet sich unten an der Rückensäule. Um diesen zu aktivieren, muss zunächst der Sicherheitsverschluss des Griffs gelöst werden.

Die Notabsenkung des Sitzes sollte unter normalen Einsatzbedingungen nicht verwendet werden.

Wenn der Notmechanismus verwendet wurde, führen Sie bitte vor der erneuten Benutzung einen Fehlerbehebungstest durch, um sicherzustellen, dass alle Funktionen des Innowalk Pro einsatzbereit sind:

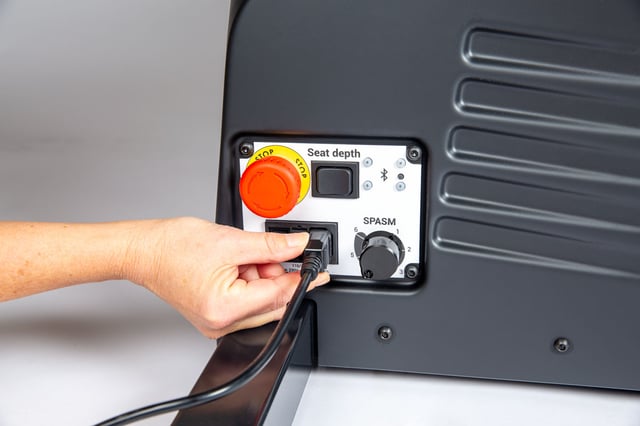

• Überprüfen Sie, ob die Stromversorgung eingeschaltet ist.


• Stellen Sie sicher, dass der Not-Aus-Schalter nicht gedrückt ist.


• Führen Sie die Reset-Funktion „Homing“ durch. Halten Sie sowohl die „Stand“- als auch die „Sitz“-Taste auf der Fernbedienung gedrückt. Während Sie die Taste gedrückt halten, hören Sie einen langen, hohen Piepton und sehen, wie sich der Aktor in eine aufrechte Position bewegt. Wenn die Aktoren die Endposition erreichen, ertönt ein Bestätigungston und Sie können die Tasten loslassen. Der Reset ist nun abgeschlossen. Nun sollte die Sitz-Steh-Funktion normal auf die Eingabe auf der Fernbedienung reagieren.


• Überprüfen Sie, ob das Gerät auf alle anderen Funktionen der Fernbedienung reagiert.

Wenn das Gerät nicht wie vorgesehen reagiert, wenden Sie sich bitte an Ihr Made for Movement-Team und melden Sie den Fehler.

Der Sitz des Innowalk Pro kann für einen einfacheren Einstieg entweder nach links oder rechts gedreht werden.

Ziehen Sie den Rastbolzen unter der Vorderseite des Sitzes nach unten und drehen Sie ihn zur Seite, um den Verriegelungsmechanismus für den Schwenksitz zu lösen.

Schwenken Sie den oberen Teil der Beinschiene durch Ziehen am Rastbolzen heraus – heben Sie die Beinschiene nach oben und drehen Sie sie. Lösen Sie den Bolzen an der Rückseite, um die Beinstütze parallel zum Gerät ganz nach unten zu klappen.

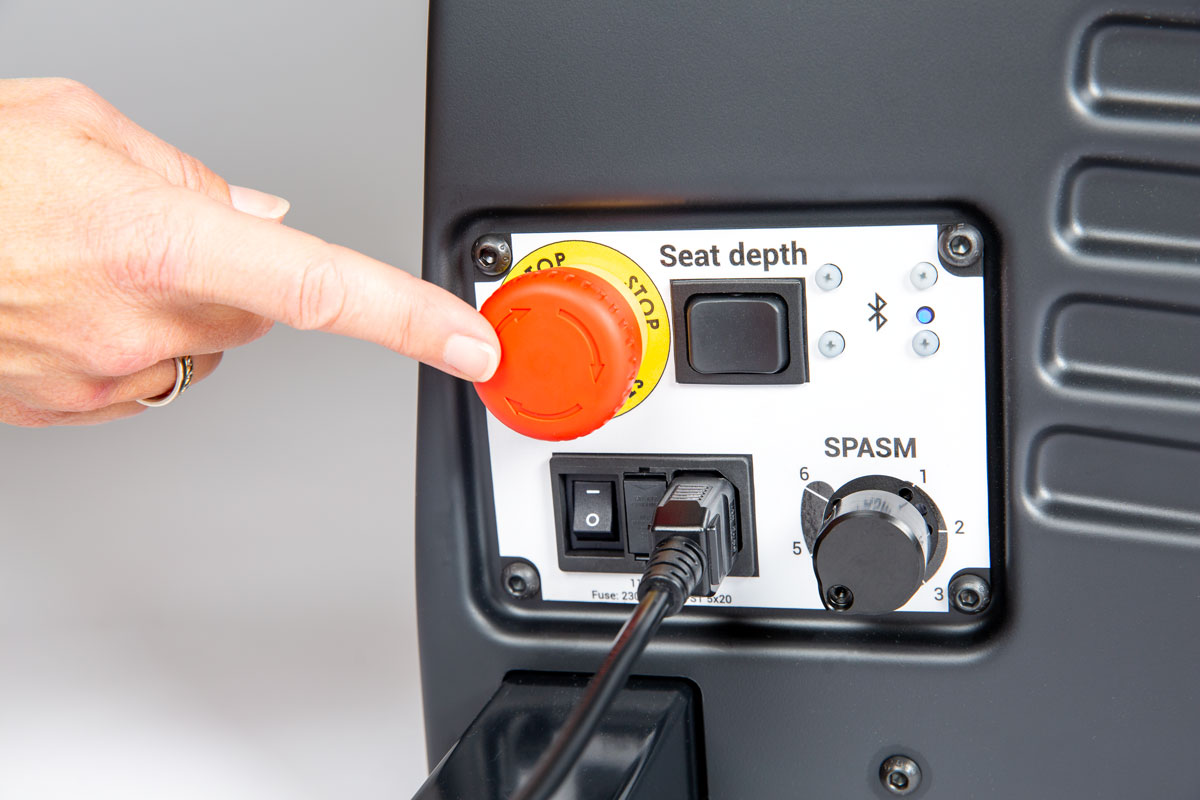

Der Not-Aus-Knopf befindet sich an der Seite. Drücken Sie den Not-Aus-Knopf, um die Stromversorgung zu unterbrechen. Drehen Sie den Knopf, um den Stromfluss wieder zu aktivieren.

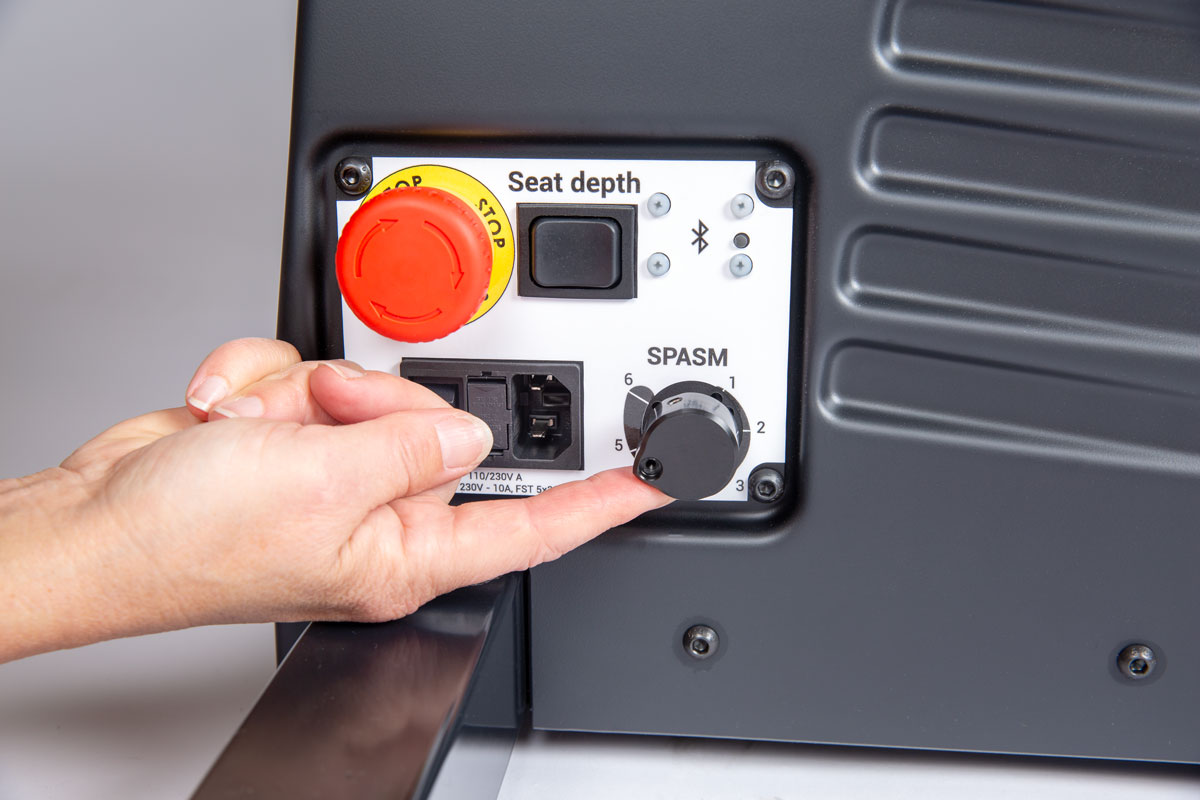

Die Funktion der Spastiksteuerung befindet sich auf dem Bedienfeld an der Seite. Hiermit kann der  Innowalk gestoppt werden, sobald der/die PatientIn einen Spasmus in den Beinen hat.

Der erforderliche Widerstand zur Aktivierung der Spastiksteuerung wird für jede/n BenutzerIn individuell eingestellt. Im Falle eines Spasmus, der den eingestellten Grenzwert überschreitet, pausiert der Innowalk-Motor. Wenn der Spasmus vorüber ist, beginnt der Innowalk langsam wieder mit der Bewegung.

Stellen Sie den Spasmus auf einen Wert zwischen 1 und 6 ein, wobei 1 die niedrigste Stufe (höchste Empfindlichkeit) und 6 die höchste Stufe (am wenigsten empfindlich) ist.

Auf Stufe 1 ist nur wenig Kraft erforderlich, um die Spastikkontrolle zu aktivieren und den Motor zu stoppen, auf Stufe 6 ist dafür mehr Kraft erforderlich.

Die Funktion der Frontneigung ermöglicht eine zurückgelehnte Sitz- und/oder Stehposition für  BenutzerInnen mit eingeschränkter Rumpf- und Kopfkontrolle.

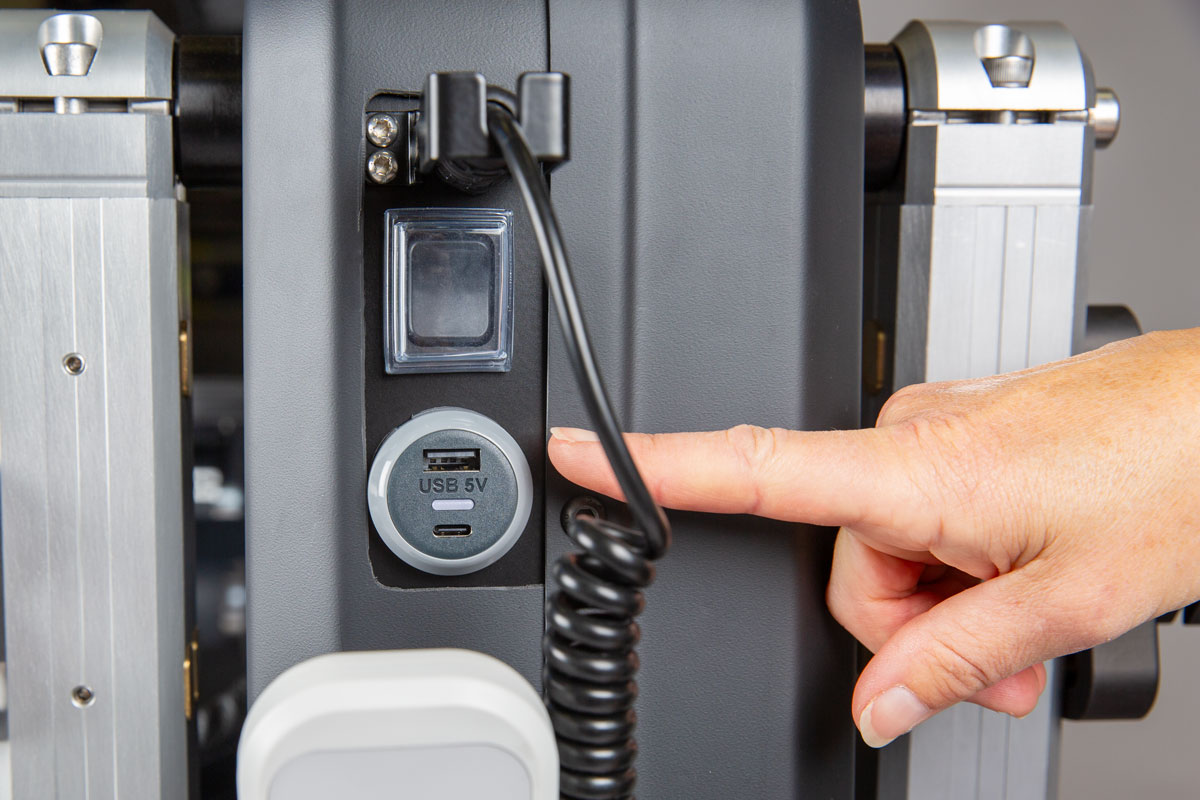

Mit dem USB-Ladestecker an der Vorderseite des Innowalk Pro können Geräte wie Tablets oder Handys aufgeladen werden.

Zurücksetzen des Sitz- und Steh-Antriebs

Wenn die Funktion Vom Sitzen zum Stehen nicht auf die Fernbedienung reagiert, muss diese zurückgesetzt werden.

Achtung: Führen Sie niemals diesen Schritt mit dem/der NutzerIn im Gerät durch.

• Überprüfen Sie, ob die Stromversorgung eingeschaltet ist.


• Halten Sie sowohl die "Stand"- als auch die "Sitz"-Taste gedrückt. Sie hören einen kurzen Piepton, und nach ca. 8 Sekunden erklingt ein längerer, hoher Piepton. Halten Sie die Tasten weiter gedrückt, während sich das Gerät vom Sitzen in die aufrechte Position bewegt.


• Wenn das Zurücksetzen beendet ist, werden Sie einen kurzen Bestätigungston hören. Jetzt können Sie die Tasten loslassen.


• Nach Beendigung des Vorgangs sollte die Funktion wieder über die Eingabe der Fernbedienung möglich sein.

Zurücksetzen des Sitzhöhen-Antriebs

Wenn die Funktion Sitzhöhe nicht auf die Fernbedienung reagiert, muss diese zurückgesetzt werden.

Achtung: Führen Sie niemals diesen Schritt mit dem/der NutzerIn im Gerät durch.

• Überprüfen Sie, ob die Stromversorgung eingeschaltet ist.


• Halten Sie sowohl die "Sitz hoch"- als auch die "Sitz runter"-Taste gedrückt. Sie hören einen kurzen Piepton, und nach ca. 8 Sekunden erklingt ein längerer, hoher Piepton. Halten Sie die Tasten weiter gedrückt, während sich der Sitz in die höchste Position bewegt.


• Wenn das Zurücksetzen beendet ist, werden Sie einen kurzen Bestätigungston hören. Jetzt können Sie die Tasten loslassen.


• Nach Beendigung des Vorgangs sollte die Funktion wieder über die Eingabe der Fernbedienung möglich sein.

Zurücksetzen des E-Sitz-Antriebs

Wenn die Funktion Sitztiefe nicht auf die Fernbedienung reagiert, muss diese zurückgesetzt werden.

Achtung: Führen Sie niemals diesen Schritt mit dem/der NutzerIn im Gerät durch.

• Überprüfen Sie, ob die Stromversorgung eingeschaltet ist.


• Betätigen Sie den Knopf zur Sitztiefenverstellung auf dem Bedienteil an der Seite, um die Sitztiefe ganz nach außen zu verstellen, bis sie von selbst stoppt.


• Nach Beeindigung des Vorgangs sollte die Funktion wieder über die Eingabe der Fernbedienung möglich sein.

Sitztiefe

Der Schalter zur elektronischen Sitztiefenverstellung befindet sich auf dem Bedienfeld an der Seite. Durch Drücken des linken Pfeils wird die Sitztiefe erhöht, geeignet für größere BenutzerInnen. Verringern Sie die Sitztiefe für kleinere Benutzer, indem Sie auf den rechten Pfeil drücken. Die grundsätzliche Einstellung sollte vor dem Transfer des/der PatientIn in das Gerät erfolgen. Kleinere Anpassungen können - mit großer Vorsicht - während des Trainings vorgenommen werden.

Verwenden Sie den Längenindikator an der Unterseite der Sitzplatte, um die gewünschte Sitztiefe bei folgenden Trainings zu reproduzieren.

Sitzhöhe

Stellen Sie die Sitzhöhe per Fernbedienung so ein, dass im Kniegelenk ein 90-Grad-Winkel entsteht, wenn die Füße des/der PatientIn auf der Fußplatte stehen. Verwenden Sie den Höhenindikator, um die gewünschte Sitzhöhe bei folgenden Trainings zu reproduzieren.

Passen Sie die Höhe und Breite der Brustpelotte an, indem Sie die Feststellschraube lösen. Verwenden Sie das/die Anzeigelineal(e), um die gewünschte Höhe und Breite bei folgenden Trainings zu reproduzieren.​

Anpassung Länge

Die Fußplatten sind in der Länge verstellbar. Lösen Sie die Feststellschrauben unter der Fußplatte und verstellen Sie sie nach vorne und hinten. Ziehen Sie die Schrauben in der richtigen Position fest. Verwenden Sie das Positionsanzeigelineal, um die gewünschte Position auf der anderen Seite zu reproduzieren.​

​Ziel ist es, die Fußplatten so zu positionieren, dass der/die BenutzerIn im Stehen so ausgerichtet ist, dass sich die Hüften über den Knien und die Knie über den Knöcheln befinden.

Anpassung Breite

Die Fußplatten sind in der Breite verstellbar. Lösen Sie die Feststellschrauben vorne und hinten an der Fußplatte und verstellen Sie sie zur Seite. Verwenden Sie das Positionsanzeigelineal, um die gewünschte Position auf der anderen Seite zu reproduzieren.

Stellen Sie die Höhe der Beinschienen so ein, dass die Polsterung etwa 1 cm unter der Kniescheibe endet.

Befestigung des Führungsbandes

Befestigen Sie das Führungsband auf beiden Seiten an den Haken der Beinschienen, bevor Sie die Länge des Führungsbandes anpassen.

Achtung: Bringen Sie niemals eine/n BenutzerIn in den Stand ohne befestigte Führungsbänder an beiden Seiten.

Länge des Führungsbandes

Die Position der Beinschienen wird durch die Länge des Führungsbandes angepasst.​

Um eine optimale Position des/der /PatientIn zu gewährleisten, definieren Sie die gewünschte Länge am Führungsband.

Die Länge des Führungsbandes wird mit der Kurbel an der Rückseite des Geräts eingestellt.​

Drehen im Uhrzeigersinn – zum Verkürzen des Führungsbandes.​

Drehen gegen den Uhrzeigersinn – zum Verlängern des Führungsbandes.

In den meisten Fällen kann die Länge des Führungsbandes mit der Kurbel eingestellt werden. Falls das Führungsband weiter gekürzt werden muss, können die Schlaufen am Führungsband genutzt werden.

Die Hüftpelotte ist in Höhe und Breite verstellbar. Lösen Sie die Flügelmutter in der Mitte der Halterung, um die Breite anzupassen. Lösen Sie alle drei Flügelmuttern, um die Höhe anzupassen.

Die Position der Kopfstütze kann angepasst werden, indem die Einstellschrauben gelöst, die Kopfstütze in die gewünschte Position gebracht und die Einstellschrauben wieder angezogen werden.

Der parallel zur Fußplatte angeordnete Stoppknopf reguliert den Bewegungsbereich der Beinschiene und kann damit eine Überstreckung des Kniegelenks verhindern.

Drehen im Uhrzeigersinn – Beinschiene bewegt sich nach vorne.

Drehen gegen den Uhrzeigersinn – Beinschiene bewegt sich nach hinten.

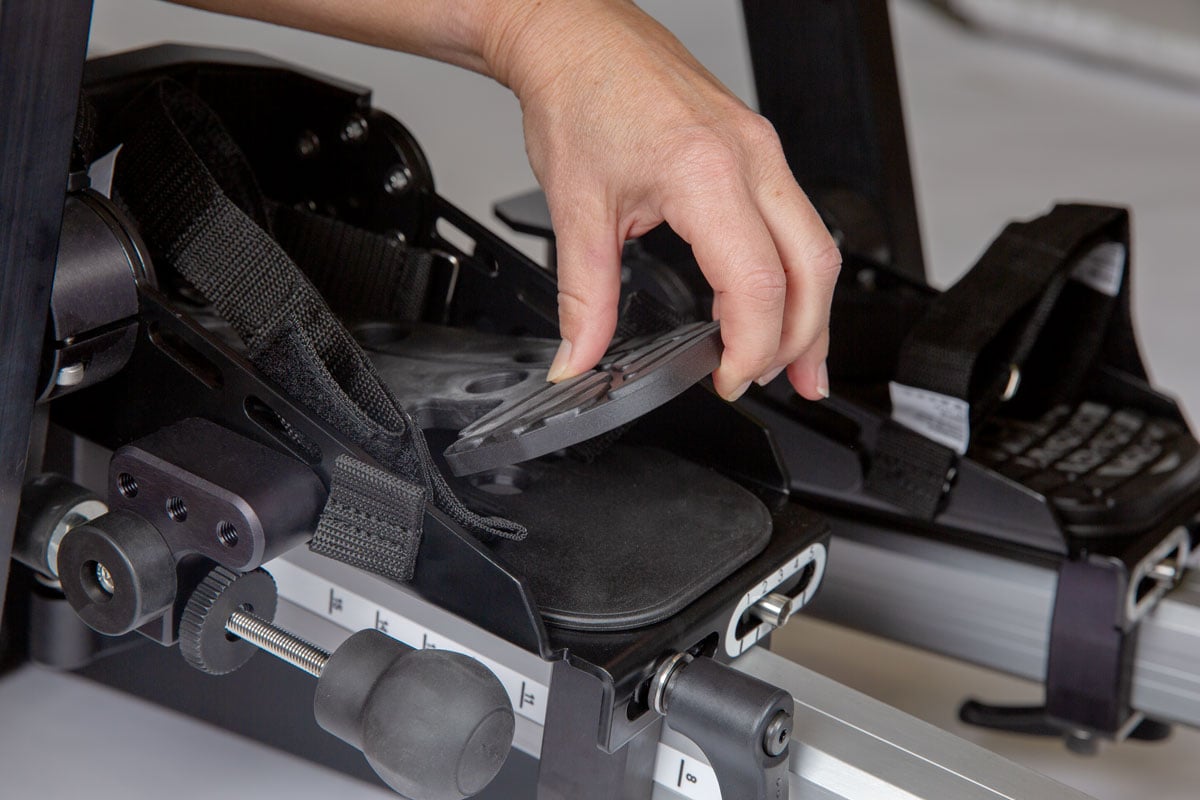

Legen Sie bei Bedarf eine zusätzliche Sohle ein, um Beinlängenunterschiede auszugleichen.

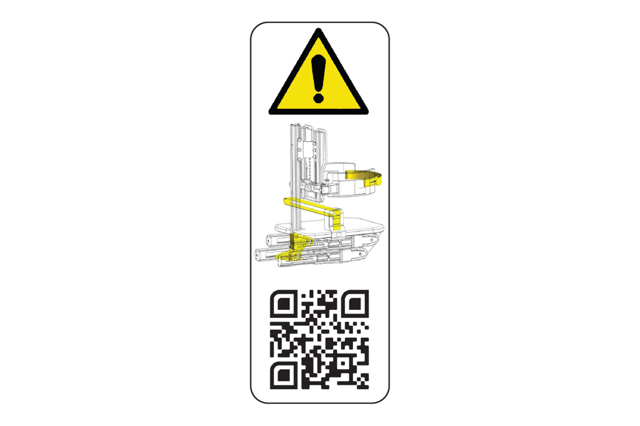

Der Pre-Check muss täglich bzw. monatlich durchgeführt werden. Auf der Rückseite des Geräts, neben dem Kurbelarm, befindet sich ein Etikett mit einem QR-Code. Scannen Sie den Code, um Zugang zum Pre-Check in Ihrer bevorzugten Sprache zu erhalten, oder klicken Sie hier

Um den Innowalk Pro individuell einrichten zu können, werden folgende Maße benötigt:

• Gesamtgröße


• Länge Unterschenkel (Schuhsohle bis Mitte Kniegelenk)

Bevor Sie den/die PatientIn im Gerät positionieren:

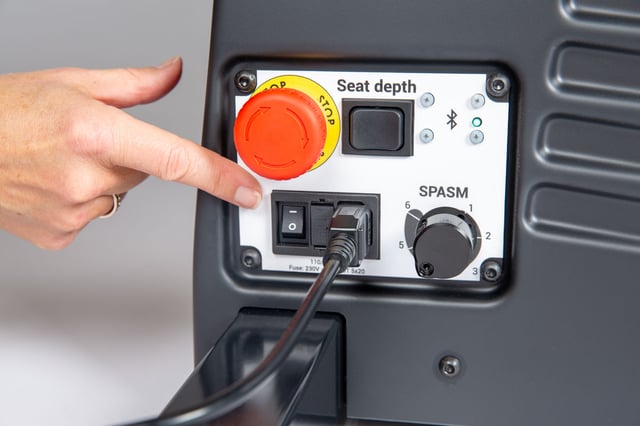

• Schalten Sie das Gerät ein
• Bringen Sie den Innowalk Pro in die Sitzposition
• Schwenken Sie die Beinschienen zur Seite​
• Öffnen Sie alle Gurte, die Brust- sowie die Hüftpelotte, lockern Sie das Führungsband ​
• Positionieren Sie die Fußplatten an der Einstiegsseite auf der untersten Position in Laufrichtung
• Drehen Sie den Schwenksitz zur Einstiegsseite (falls dieser benutzt wird)
• Lösen Sie den Überstreckungsschutz (Stoppknopf)
• Voreinstellung der Spastiksteuerung auf "0"

Positionierung des/der PatientIn

Positionieren Sie den/die PatientIn auf den Sitz. In der Sitzposition mit Schwenksitz sollten die Füße der Person auf dem Boden stehen, um die Stabilität zu erhöhen. Stützen Sie sie vorsichtig, bis Sie die Brustpelotte und den Gurt angelegt haben.

Die Person kann auch mit einem Lifter in das Gerät transferiert werden, ohne die Drehsitzfunktion zu nutzen.

Drehen des Schwenksitzes

Erhöhen Sie die Sitzhöhe, bevor Sie den Sitz in die vordere Position drehen. Dadurch können die Füße des/der PatientIn leichter in die Fußplatten gelangen.

Anlegen der Fußgurte

Stellen Sie sicher, dass die Fersen in der Fersenkappe auf der Fußplatte stehen. Befestigen Sie die Riemen über den Füßen. Vergewissern Sie sich, dass die Gurte fest genug angezogen sind, so dass keine Bewegung und damit falsche Position möglich ist.

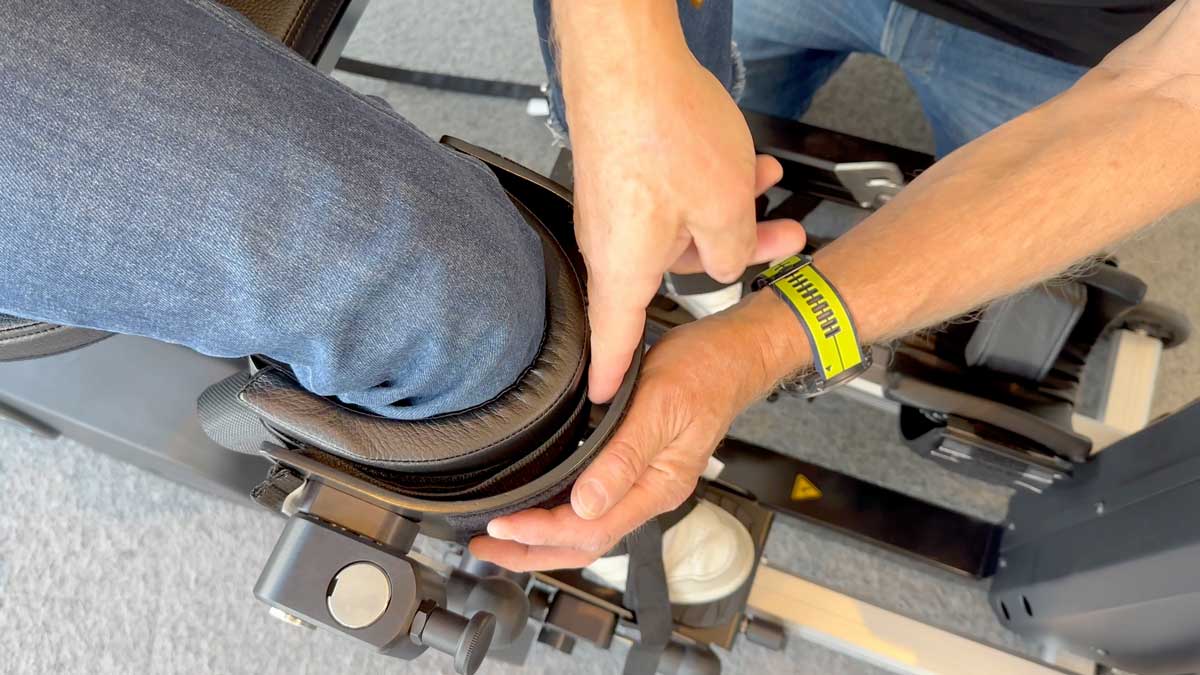

Anlegen von Beinschienen und Führungsband

Legen Sie die Beinschienen an und sichern Sie diese mit dem Gurt. Sie können die Beinposition in der Beinschiene nach hinten und vorne mit dem Riemen der Polsterung anpassen.

Befestigen Sie das Führungsband am Haken der Beinstütze auf beiden Seiten und justieren Sie die Länge des Führungsbandes mit der Kurbel hinten.

Vom Sitzen in den Stand

Verwenden Sie die Fernbedienung, um den/die NutzerIn vom Sitzen in die stehende Position zu bringen. Um eine gute Ausrichtung im Stehen zu gewährleisten, kann der/die BedienerIn beim Übergang vom Sitzen in den Stand das Führungsband nach unten drücken. Reduzieren Sie die Spannung am Führungsband schrittweise, wenn die Person in der gewünschten Position steht.

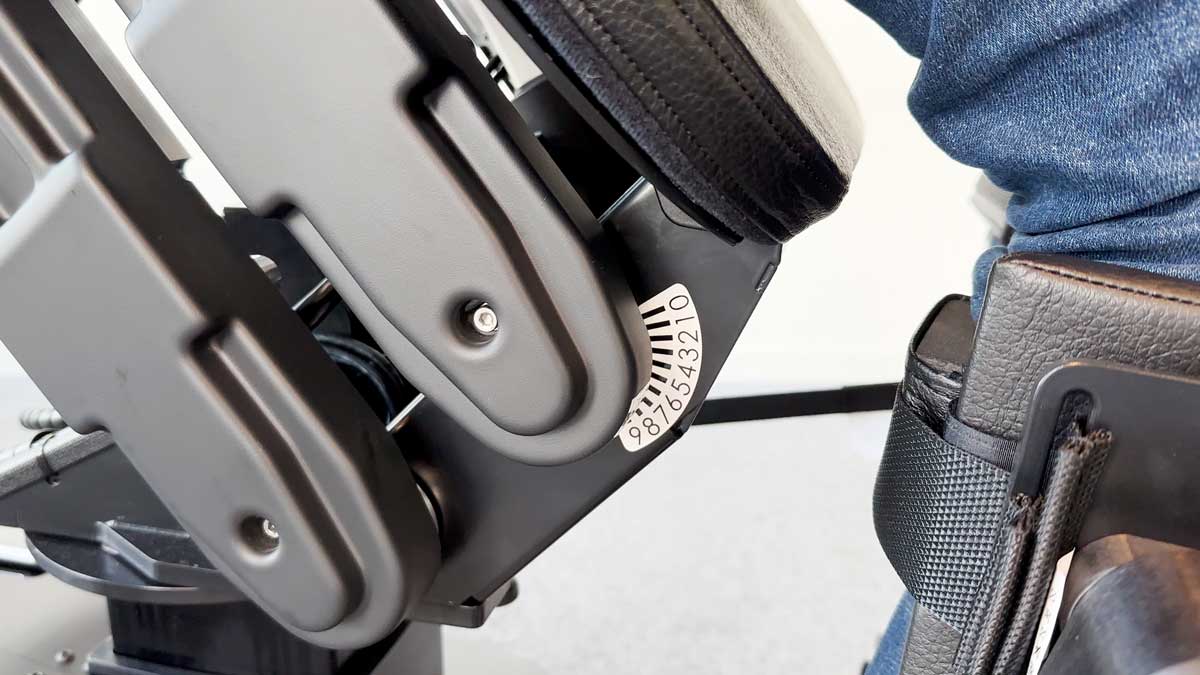

Über die Anzeige kann die individuelle Dehnungsposition definiert werden.

Anlegen des Hüftgurtes

Bringen Sie die Hüftpelotten in die gewünschte Position (auf Höhe des Trochanter major) und befestigen Sie den Hüftgurt.

Lösen des Hüftgurtes

Lösen Sie den Hüftgurt immer im Stehen, bevor Sie den/die PatientIn in die Sitzposition absenken.

Absenken des Gerätes in die Sitzposition

Verwenden Sie die Fernbedienung, um den/die NutzerIn in die sitzende Position zu bringen. Der/die BedienerIn kann Druck auf das Führungsband ausüben, um zu verhindern, dass die Person während des Übergangsvorgangs vom Sitz herunterrutscht.

Lösen der Beinstützen

Lösen Sie die Fußgurte, hängen Sie die Führungsgurte aus, lösen Sie die Beinschienen und schwenken Sie diese weg.

Drehen des Schwenksitzes

Erhöhen Sie die Sitzhöhe, um die Füße von den Fußplatten zu lösen. Drehen Sie den Schwenksitz in die gewünschte Seitenposition für den bevorzugten Ausstieg. Achten Sie beim Drehen des Sitzes auf die richtige Positionierung der Beine des/der PatientIn. Senken Sie den Sitz ab, sodass die Füße der Person stabilen Bodenkontakt haben.

Lösen der Brustpelotte

Stützen Sie die Person während des Lösens von Brustpelotte und Gurt. Sie können die Person nun sicher aus dem Gerät transferieren.

Zum Herausheben der Person aus dem Gerät kann auch ein Lifter verwendet werden. Stellen Sie sicher, dass die Hebegurte sicher befestigt und richtig angelegt sind, bevor Sie die Brustpelotten lösen.

Befestigen Sie die Armgriffe in den Halterungen und stellen Sie die gewünschte Höhe ein. Positionieren Sie die Griffe, indem Sie die beiden Feststellschrauben lösen.

Achten Sie beim Anziehen der Schrauben darauf, dass die Rastverbindungen ineinandergreifen:

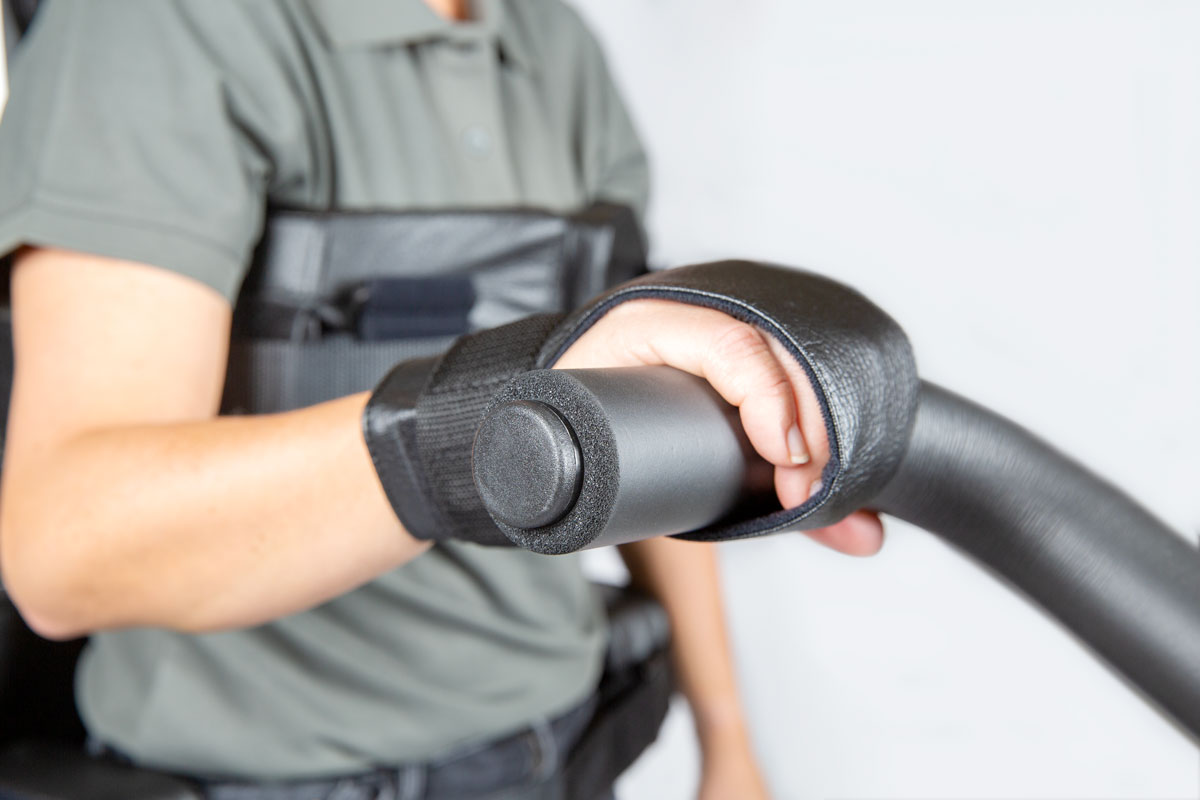

Die Fixierungshandschuhe können zur Fixierung der Hände an den Armpendeln eingesetzt werden.

Sie sind in der Standardkonfiguration enthalten.

Der Therapietisch kann zur Seite geschwenkt oder abgenommen werden, wenn er nicht benötigt wird.

Montieren Sie den Therapietisch, indem Sie die Rohrhalterung einführen. Ziehen Sie den Knopf nach außen und schwenken Sie den Therapietisch nach vorne. Ziehen Sie den Knopf abermals nach außen, um den Tisch wegzuschwenken.

Passen Sie die Höhe des Tisches an, indem Sie den Knopf an der Rückseite der Säule lösen. Schieben Sie den Tisch nach oben/unten in die gewünschte Position und drehen Sie den Knopf wieder fest.

Tiefe und Winkel des Tisches werden durch Lösen der Einstellknöpfe unter dem Tisch eingestellt.

Der Therapietisch kann so angebaut werden, dass er entweder nach rechts oder nach links geschwenkt werden kann.

Befestigen Sie die Halterung für die Schultergurte an der Säule. Das obere Ende der Gurte wird durch die Halterung an der Säule geführt und das untere Ende der Gurte wird durch die am Brustgurt befestigten Aufnahmen geführt. Passen Sie die Länge der Gurte so an, dass sie den/die BenutzerIn im Stand gut unterstützen.

Sie sind in der Standardkonfiguration enthalten.

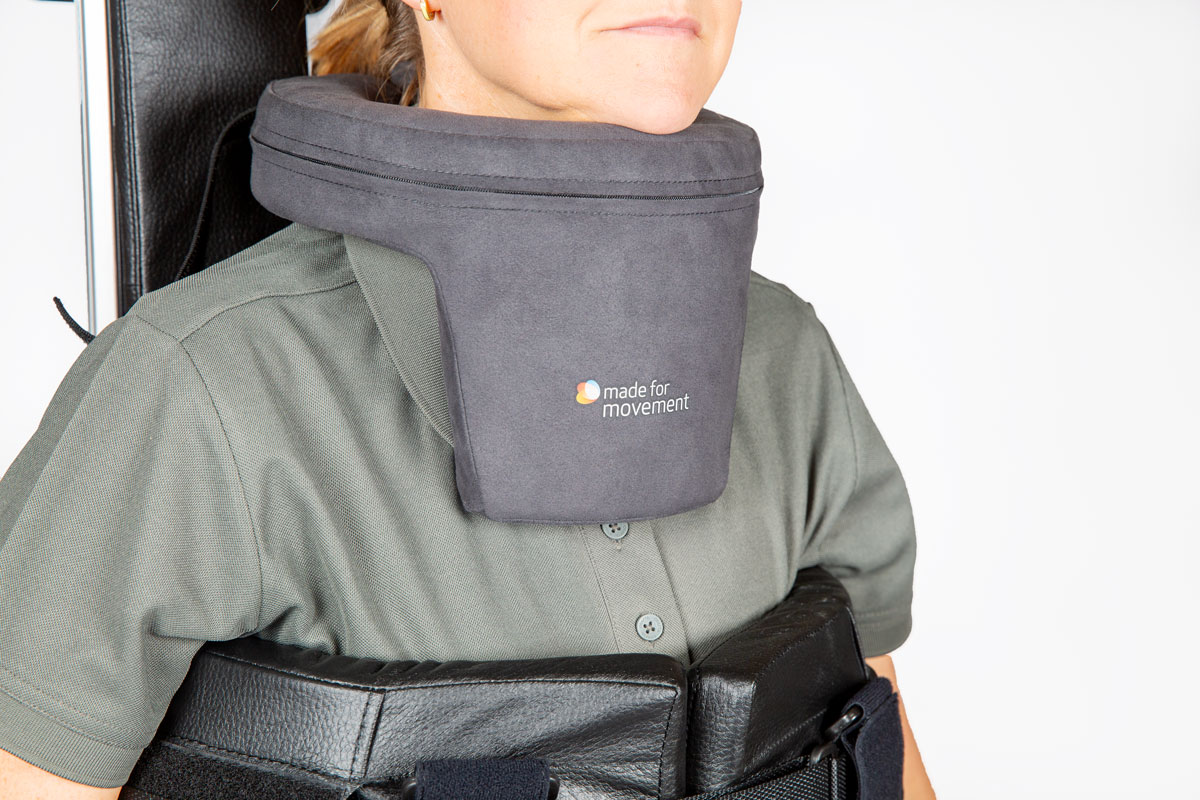

Die Nackenstütze bietet besondere Unterstützung des Kopfes bei eingeschränkter Kopfkontrolle. Sie ist in drei Größen erhältlich:

Halsumfang

• S: 30 cm (+/- 5 cm)
• M: 40 cm (+/- 5 cm)
• L: 50 cm (+/- 5 cm)

Die Größen S und M sind in der Standardkonfiguration des Innowalk Pro Medium enthalten.

Die Größen M und L sind in der Standardkonfiguration des Innowalk Pro Large enthalten.

Die Schuherhöhungen können auf den Fußplatten platziert werden und dienen zum Ausgleich bei Beinlängendifferenzen von bis zu 2 cm.

Sie sind in der Standardkonfiguration enthalten.

Aufgrund des eingeschränkten Bewegungsspielraums in Knien und Hüften ist es eventuell nicht möglich, im Stehen eine vollständige Streckung zu erreichen. Der/die NutzerIn sollte in eine mittlere Sitz-/Stehposition gebracht werden. ​

Lösungsvorschläge​

• Messen Sie das Streckungsdefizit in Knien und Hüften, bevor Sie den Innowalk Pro testen, um herauszufinden, wie weit der/die NutzerIn sich in die stehende Position strecken kann.​​

• Stellen Sie das am stärksten betroffene Bein des/der PatientIn  im Sitzen in die unterste Position des Innowalk Pro.


• ACHTUNG! Das Führungsband sollte im Sitzen straff sein.


• Achten Sie genau auf das am stärksten betroffene Knie bei der Bewegung vom Sitzen in den Stand.


• STOPPEN Sie in der Position, die dem Bewegungsumfang in den Knien und Hüften entspricht (zur Kontrolle des Bewegungsumfangs kann ein Goniometer über dem Kniegelenk verwendet werden). Das Positionsanzeigelineal am Sitz kann als Referenzwert für zukünftige Trainingseinheiten verwendet werden.
  ​
• Die Lösungsvorschläge aus Frage 2 können ebenfalls angewendet werden.​

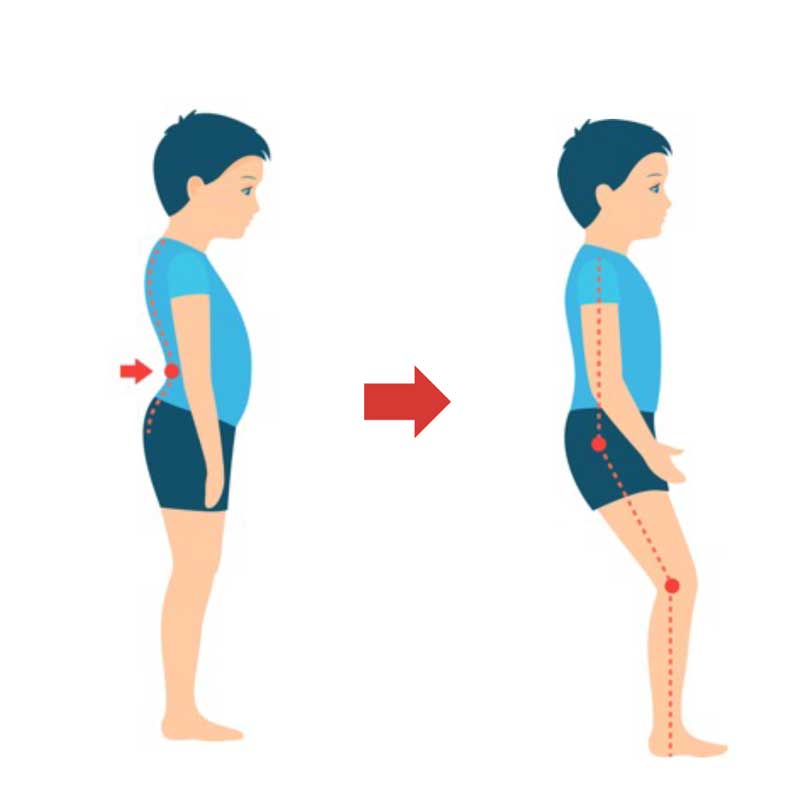

Wenn der/die NutzerIn im Stehen in die volle Streckung gebracht wird, kompensiert er/sie die Anteversion des Beckens im Fall eines Streckungsdefizits in den Hüften.

Lösungsvorschläge

• Um eine Ausgleichsbewegung des Beckens zu vermeiden, bewegen Sie den Sitz des Innowalk Pro ein wenig  nach unten in die erhöhte Sitzposition, indem Sie auf der Fernbedienung 1-2x die "Ab-Taste" drücken. Dies ermöglicht eine leichte Beugung der Hüfte.
• Achten Sie darauf, dass sich das Becken des/der NutzerIn in einer natürlichen Position befindet.
• Verkürzen Sie das Führungsband, wenn mehr Dehnung über den Knien möglich und gewünscht ist.

Lösungsvorschläge

• Messen Sie die Beinlängendifferenz und verwenden Sie die mitgelieferte Schuherhöhung am kürzeren Bein (Ausgleich bis zu 2 cm).


• Beobachten Sie die Bewegung des/der NutzerIn im Stand, um sicherzustellen, dass die Bewegung symmetrisch ist. Falls das Bein überdehnt wird, lesen Sie bitte FAQ 6.

Lösungsvorschläge

• Stellen Sie sicher, dass alle Einstellungen am Innowalk Pro symmetrisch sind und dass der/die BenutzerIn symmetrisch positioniert ist.
• Kontrollieren Sie die Länge des Führungsbandes. Ist das Führungsband zu kurz und verursacht die Fehlhaltung? Verlängern Sie das Führungsband.

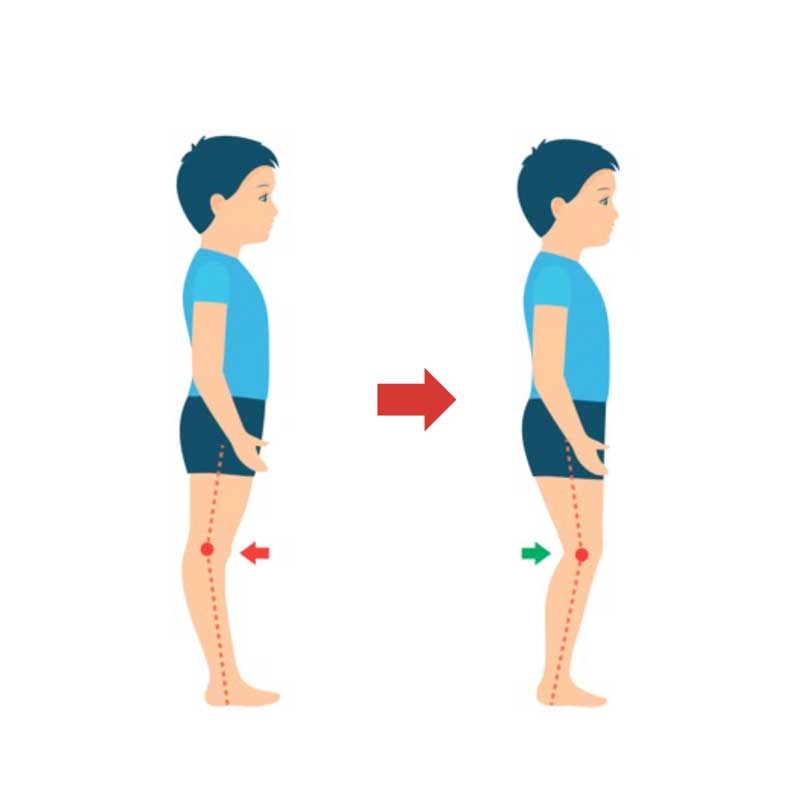

Wenn nicht das Führungsband diese Streckbewegung verursacht, muss der/die PatientIn möglicherweise eine gewisse Beugung der Hüften durchführen, um "die Spastik zu kontrollieren".

• Bewegen Sie den Sitz des Innowalk Pro ein wenig  nach unten in die erhöhte Sitzposition, indem Sie auf der Fernbedienung 1-2x die "Ab-Taste" drücken.
• Oder nutzen Sie den Überstreckungsschutz, um die Strecken über die Knie zu reduzieren.

Lösungsvorschläge

• Überprüfen Sie die Position der Knie-/Schienbeinpelotte - ist sie zu hoch/zu niedrig?


• Überprüfen Sie den Abstand der Fußplatten. Steht der/die PatientIn zu breit, erhöht sich der Druck auf die mediale Seite des Knies.


• Überprüfen Sie den Sitz der Polsterung.
